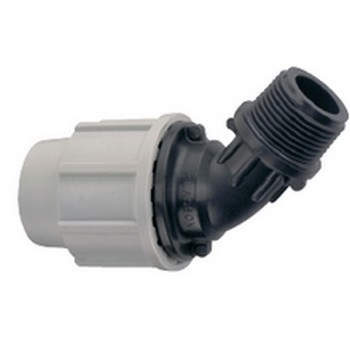

Coude à 45° avec dérivation filetée - 7450

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : polypropylène, copolymère haute qualité
  • Ecrou : Polypropylène, copolymère haute qualité
  • Bague de crampage standard : acétal (POM)
  • Joint torique standard : NBR

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

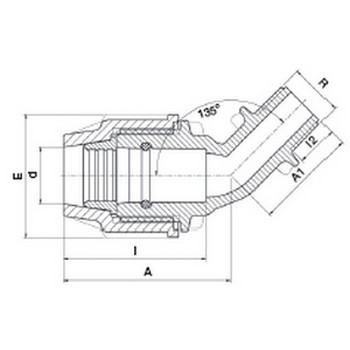

Tableau des dimensions

Tableau des dimensions du produit Coude à 45° avec dérivation filetée - 7450
Référence d x RII2AEA1Poids (kg)PN à 20°C
7450200520 x 1/2"57176448400.05416
7450200720 x 3/4"57186448410.05616
